Das MCT-OD Mehrkanal-Prüfsystem misst die elektrischen Eigenschaften von Photovoltaikmodulen in der realen Einsatzumgebung. Die mobile Plattform verbindet IV-Kennlinienmessung und MPPT-Nachführung, sodass Materialien, Designs und Prozesse bei wechselnder Einstrahlung und Temperatur direkt verglichen werden können.
Kanalzahl und elektrischer Messbereich werden auf den Prüfplan abgestimmt. Source-Measure-Units oder elektronische Lasten arbeiten mit Relaisgruppen für parallele Messungen. Ein mobiler Schaltschrank erfasst die Außendaten; ein Rechner im Innenbereich überwacht und steuert das System per LAN.
Der Mehrkanal-IV-Tester unterstützt Vorwärts- und Rückwärts-Scans. Eine Neun-Punkt-Auswertung bestimmt Voc, Isc, Vmp, Imp, Pmax, Füllfaktor FF, Serienwiderstand Rs und Parallelwiderstand Rsh als belastbare Grundlage für den Vergleich von Kanälen und Proben.
Für stationäre Prüfungen hält der Regelalgorithmus automatisch den maximalen Leistungspunkt und zeichnet Spannung, Strom und Leistung über die Zeit auf. Das dynamische MPPT eignet sich auch für Bauelemente mit ausgeprägter Hysterese, darunter Perowskit- und Dünnschichtmodule.
Außenmessungen erfordern häufig lange Kabel zwischen Modul und Schaltschrank. Die Kelvin-Vierleitertechnik reduziert den Einfluss des Spannungsabfalls und sichert zuverlässige Messwerte auch bei praxisgerechten Leitungslängen.
Optional lassen sich Einstrahlung, Umgebungstemperatur und -feuchte sowie die Temperatur der Modulrückseite synchron erfassen. Elektrische und Umweltdaten werden gemeinsam ausgewertet, um Kanäle zu vergleichen und die Stabilität zu untersuchen.
Das System bietet Zeitpläne, automatische Datenerfassung, Archivierung und Fernzugriff. Der Bediener kann Sequenzen konfigurieren, Kanäle vergleichen und Trends vom Innenarbeitsplatz prüfen. Bei vorbereiteter Anlage ist ein unbeaufsichtigter Betrieb rund um die Uhr möglich.

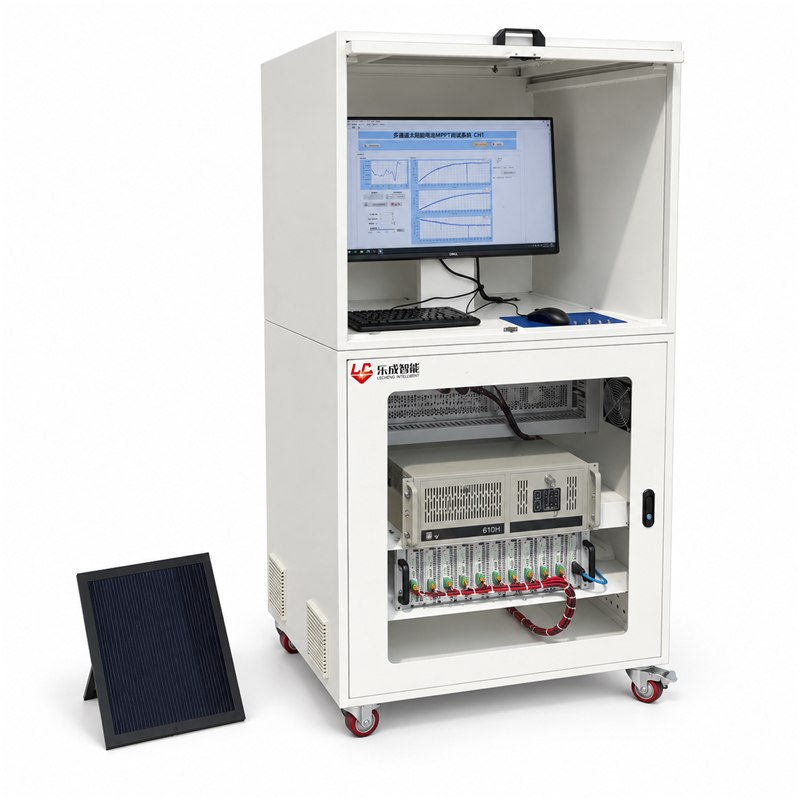

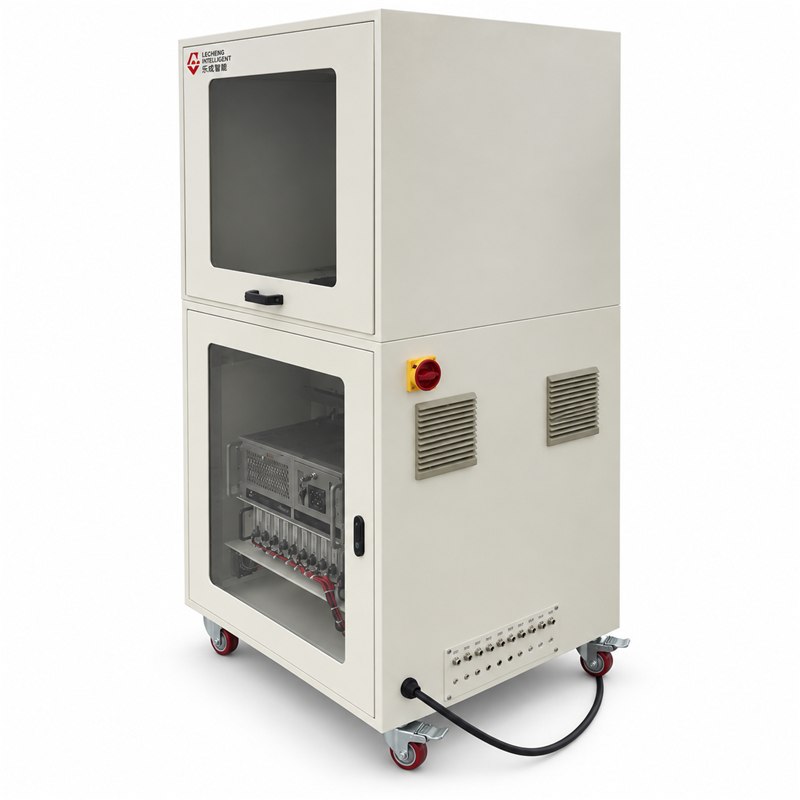

Der mobile Schrank integriert Monitor, Tastatur, Messgeräte, Relais, Kommunikation, Belüftung, Not-Aus und Rollen. Eine repräsentative Ausführung kann in Schutzart IP54 geliefert werden; Gehäuse, Kühlung, Energieverteilung und Schnittstellen werden projektbezogen festgelegt.
| Modell | Kanalkonfiguration | Elektrischer Bereich |
|---|---|---|
| MCT-OD-8T | 8 Kanäle | An Modul und Projekt angepasst |
| MCT-OD-20T | 20 Kanäle | 600 V / 15 A / 540 W |
| MCT-OD-100T | Bis zu 100 Kanäle | An Modul und Projekt angepasst |
Kanalzahl, Spannung, Strom, Leistung, Verkabelung und Sensorik sind anpassbar. Damit unterstützt das Außenprüfsystem Labor-zu-Feld-Validierung, Technologievergleiche, Pilotlinienbewertung und langfristige Leistungsforschung.
Die Tabelle zeigt eine Referenzkonfiguration. Endgültige Werte werden anhand der Module, des Prüfplans, der Kabellänge und der Standortbedingungen ausgewählt.
| Kanäle | Beispiel-Modulparameter | Nennbereich je Kanal |
|---|---|---|
| 1–15 | Voc 70 V, Isc 0.6 A, Pmax 40 W | 150 V / 1 A / 50 W |
| 16–18 | Voc 130 V, Isc 1.0 A, Pmax 120 W | 150 V / 2 A / 150 W |
| 19–20 | Voc 320 V, Isc 3.0 A, Pmax 180 W | 600 V / 15 A / 540 W |
IV-Kennlinienmessung von PV-Modulen im Außenbereich.
Stabiles MPPT bei realer Änderung von Einstrahlung und Temperatur.
Paralleler Vergleich von Proben, Materialien oder Prozessen.
Langzeitüberwachung von Perowskit-, Dünnschicht- und weiteren PV-Technologien.
Feldvalidierung für Institute, Hochschulen, Pilotlinien und Hersteller.
Synchronisierte Analyse elektrischer und optionaler Umweltdaten.
Der IV-Tester kann mit einem ballastierten, verstellbaren Träger ohne Dachdurchdringung kombiniert werden. Halterung, Kabellängen, Steckverbinder, Kanalgruppen, Sensoren, Gehäuseschutz und Überwachungsarchitektur werden bei der technischen Klärung definiert.
LECHENG INTELLIGENT bestätigt vor der Fertigung Messbereiche, Kanalzahl, Sicherheit, Versorgung, Kommunikation und Mechanik, damit das MPPT-System zum Modul und zum Forschungsablauf passt.
Der Standardservice umfasst Installation und Inbetriebnahme innerhalb von höchstens drei Arbeitstagen nach Standortbereitschaft, mindestens einen Schulungstag, Antwort innerhalb von 24 Stunden und bei Bedarf Vor-Ort-Service im Inland innerhalb von 72 Stunden. Die Standardgarantie beträgt 12 Monate mit lebenslanger Wartung; weitergehende Vertragsbedingungen haben Vorrang.
Bitte nennen Sie Voc, Isc, Pmax, Proben- und Kanalzahl, Prüfdauer, Kabelentfernung, Sensoren und Installationsbedingungen. Das Engineering-Team schlägt eine passende MCT-OD-Konfiguration vor.
